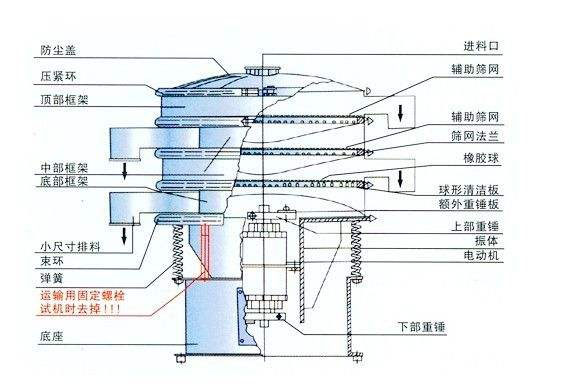

上篇文章我們了解到旋振篩結構，旋振篩從上到下、從外到內主要由以下幾部分組成:

（1）防塵蓋、入料口；（2）篩框、篩網、篩架、束環、出料口；（3）振動電機、傳振體、上下重錘；（4）隔振彈簧、彈簧墊圈；（5）底座。

那么旋振篩的結構原理又是怎樣的呢？

旋振篩通過直立式振動電機產生的激振力，帶動上下偏心重錘的運動，讓篩箱進行水平、垂直、傾斜的三次元運動。

1、振動電機——源動力

振動電機為旋振篩能夠工作提供原生動力，是篩機的激振源。

2、上下偏心重錘——運行關鍵

振動電機產生的激振力，通過偏心重錘被改變力的作用方向——變?yōu)樗健⒋怪薄A斜三種運動方式，這三個力共同作用下，使物料能夠在篩網上被均勻分散，被層層篩分然后從出料口排出。

3、彈簧組——緩沖作用

由于振動電機產生的力會對篩機造成損害，因此增加彈簧組可以緩沖電機產生的力的作用，避免篩框被震裂，可以延長篩機的使用壽命。

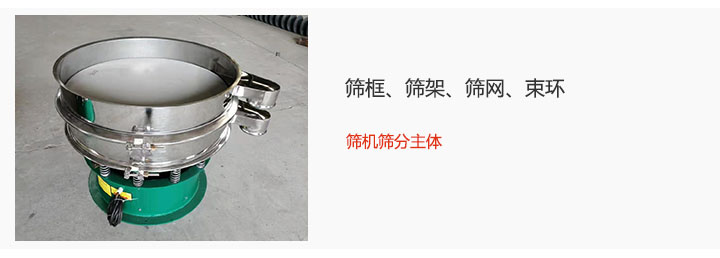

4、篩框、篩架、篩網、束環——篩分主體

篩網被放在篩架構成的支撐結構上，中間可以防止清網彈球，不僅能夠降低物料對篩網的損壞，也能及時清理篩網網孔，束環將各層篩框固定，使得旋振篩可以對物料進行層層分級。
